煤矿用巷道修复机

煤矿用巷道修复机产品介绍

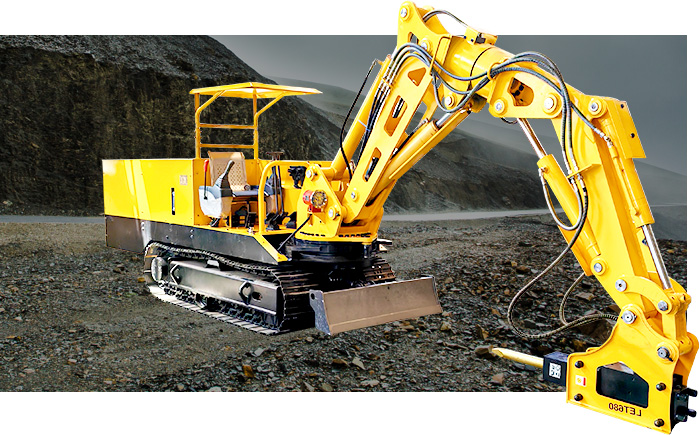

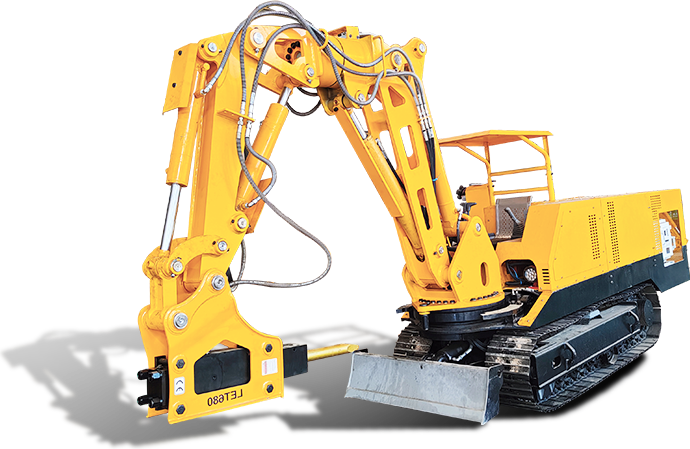

WPZ系列煤矿用巷道修复机是一种多功能巷道修护设备，主要用于煤巷、半煤岩巷、全岩巷修复作业，可满足挖掘、装载、破碎、切割、侧掏、支护、吊装等维护作业需求，也可以对大块的煤矸进行破碎，以便装运。目前共有WPZ-37/600L和WPZ-45/800L两个型号，可接受定制。

煤矿用巷道修复机产品功能

巷道修复机工作装置部分根据实际作业需要，可将挖斗、铣挖头、破碎锤等专用属具通过液压快换装置实现快速互换。利用挖斗挖装煤岩，转载到刮板运输机、皮带运输机、矿车或其他装载设备上，同时工作臂能左右旋转±90°，对巷道侧帮、顶板等进行修护作业；液压破碎锤能破碎巷道内较硬岩石、混凝土；铣挖头可以开挖水沟、在巷道周边铣槽。

整机结构紧凑、外形尺寸小、节约能源、噪声低、效率高，实现巷道修复机械化作业，可大大提高巷修作业速度。

煤矿用巷道修复机产品特点

1）工作装置采用三节臂设计，臂的高度可根据巷道的尺寸变化进行调整，避免接触锚杆、锚索和巷道顶板，使维修机可以在不同高度段灵活作业；

2）工作臂通过摆动油缸可以±90°水平旋转，通过回转机构可以±90°竖直旋转，实现全断面无障碍挖掘、破碎和切割。

3）三节臂油缸采用内置结构，保护油缸，并配有保护套，避免工作过程中碰撞损坏油缸。

4）配有推铲可满足平整巷道工作面和支稳机身的作用。

5）操作室采用斜拉顶棚敞开式结构，视线好，强度高，顶棚高度可调，拆装方便。

6）动力部分采用集中紧凑结构，外加防护罩，减少煤矸石等对动力部件的损坏。

7）配有隔爆型电缆卷筒，用于动力电源的传递及电缆的自动收放，免去人工拖拽电缆，减轻劳动力，改善工人工作环境，提高作业安全系数。

8）铲斗可快速更换为破碎锤、铣挖头等多种属具，实现一机多用。

煤矿用巷道修复机产品型号说明

1）产品型号表示方法：

W P Z — □ / □L

其中W---表示无轨道行走；P---表示破碎；Z---表示装岩；

L---表示履带行走。

主参数代号：“□ / □”，装机功率（kW）/液压锤冲击能（J）

巷修机型号示例：履带行走，挖掘装载，液压驱动，装机总功率为37kW，液压锤冲技能为600J 型煤矿用巷修机：型号表示为WPZ-37/ 600L。

煤矿用巷道修复机产品技术参数

工作性能参数：

项目	单位	型号
工作范围	/	WPZ-37/600L	WPZ-45/800L
A：最大挖掘半径	mm	≥5830	≥5870
B：最大挖掘深度	mm	≥2660	≥2730
C：最大挖掘高度	mm	≥5610	≥5660
D：最大收斗高度	mm	≥4870	≥4820
E：最大卸载高度	mm	≥2750	≥2700
F：最大挖掘宽度	mm	≥8400	≥8550

整机外型参数：

目	单位	型号
运输尺寸	/	WPZ-37/600L	WPZ-45/800L
A：整机全长	mm	4300	4300
B：整机宽度	mm	1200	1200
C：无顶棚高度	mm	1420	1420
D：收臂高度	mm	2150	2150
E：履带长度	mm	2680	2680
F：履带板宽度	mm	350	350
G：推铲高度	mm	310	310
